1、概述

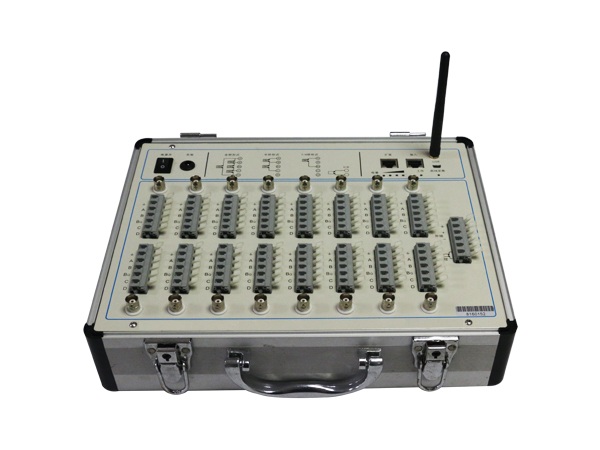

CT5808/16W是以计算机为基础、智能化的动静态信号测试分析。每个机箱最多可内置8或16通道，适用于测量结构的应变应力及其他各种物理量，如力、压力、载荷和扭矩等。
2、应用范围
2.1 内置锂电池，工作时间可达8小时以上，适合野外供电困难场合；
2.2根据测量方案，可完成全桥、半桥、1／4桥（120三线制自补偿、公共补偿）的应变应力多点高速并行采样；
2.3 配接各种桥式传感器，实现各种物理量的测试和分析；
2.4 每个机箱8（16）测点，以太网无限扩展，可用于大型结构的疲劳试验；
2.5 可直接对输入的电压信号进行多点高速并行采集；
2.6 配接各种热电偶温度传感器，对温度进行测试和分析；
2.7可直接配接IEPE，对加速度进行测试和分析。
3、特点
3.1百兆以太网/WIFI通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，所有通道并行同步工作，每通道采样速率可达200Hz；
3.2德国进口WAGO压线端子，接线快捷方便；
3.3 支持多台采集仪级联进行同步测试，采集过程中图形实时显示被测物理量变化；
3.4 内置标准电阻，由软件程控设置全桥、半桥、1/4桥（120Ω三线制自补偿、公共补偿）的桥路状态；
3.5 软件支持静态和动静态测试；
3.6 桥路自检功能：能够准确判断桥路的短路、开路等故障，方便实验现场状态检查和故障排除；
4、技术指标
4.1 测量点数：单台8、16测点可选；
4.2 采样速率（连续采样）：8通道1500Hz（有线），多档可设；1000Hz/通道（无线），
4.3 模数转换器：24位A/D转换器；
4.4 适用电阻值
（1）三线制1/4桥电阻范围：120Ω或350Ω（订货时确定一种）；
（2）半桥、全桥电阻范围：60Ω～20000Ω任意设定；
4.5 应变计灵敏度系数：1.0～3.0自动修正；
4.6 供桥电压（DC）：2V、5V分档切换；
4.7 应变测量：满度值±5000με、±50000με；最小分辨率0.5με；
4.8 电压测量：满度值±5mV、±50mV、±500mV、±5000mV、±10000mV；最小分辨率5μV；
4.9 系统示值误差：0.3%red±3με；
4.10 非线性：0.05%FS；
4.11 零漂：≤2με/4h；
4.12 抗混滤波：截止频率为采样频率的1/2.56，阻带衰减大于-80dB/oct；
4.13 自动平衡范围：满度值的75%；
4.14 长导线电阻修正范围：0～100Ω；
4.15 具备桥路自检功能；
4.16 通讯方式：百兆以太网和WiFi两种方式（订货时确定）；
4.17 内置锂电池：工作时间不小于8小时
4.18 外形尺寸：285mm（宽）×210mm（高）×110mm（深）(8测点);
310mm（宽）×285mm（高）×110mm（深）(16测点);
5、使用环境
5.1 温度：
（1）贮存条件：-40℃～60℃；
（2）极限条件：-10℃～50℃；
（3）工作范围：0℃～40℃；
5.2 湿度：
（1）工作范围：40℃（20～90）%RH；
（2）贮存条件：50℃ 90%RH24h；
5.3 振动（非工作状态）：
（1）频率循环范围：5 Hz～55 Hz～5Hz；
（2）驱动振幅（峰值）：0.19mm；
（3）扫频速率：小于或等于1倍频程/min；
（4）在共振点上保持时间：10min；
（5）振动方向：x、y、z
