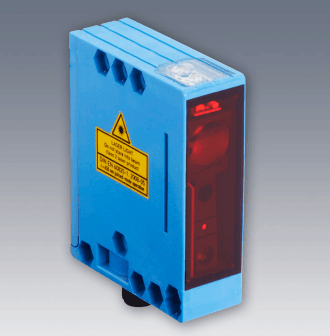

CT系列激光位移传感器是非常快速的和准确的三角法测量传感器系列。特有的蓝色激光选项，使得传感器拥有更加广泛的应用范围。
工作原理：

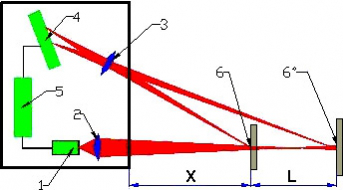

激光测量传感器发射一束可见激光，从而在目标表面创建一个光斑。表面的反射光从一个角度被传感器内的线性扫描相机感知。并通过图像的像素数据计算出目标的距离。所得出的结果通过串行通信或模拟输出。各种各样的型号拥有不同的测量范围。
1 | 半导体激光器 | 5 | 信号处理器 |
2 | 激光聚焦透镜 | 6 | 被测物 |
3 | 接收镜头 | X | 安装距离 |
4 | 线阵CCD | L | 测量行程 |
定义：
测量行程(Span)：能进行准确测量的从测量终点到起点的有效测量范围。
测量距离(Standoff)：从传感器表面到测量范围中点的距离。
安装距离(Base Distance)：从传感器到测量范围起点的距离。
线性度(Linearity)：与真正距离所产生的最大偏差，表述为+/-%的测量范围。
分辨率(Resolution)：传感器所能检测出的最小的距离变化，表述为+/-%的测量范围。
采样频率(Sample Rate)：从传感器获得检测数据的速度。
CT系列规格参数表
规格、型号 | CT-30 | CT-50 | CT-300 | CT-500 | CT-750 | CT-1000 | CT-1250 |
测量行程(mm) | 8 | 20 | 300 | 500 | 750 | 1000 | 1250 |
安装距离(mm) | 30 | 50 | 100 | 125 | 145 | 245 | 260 |
线性度（%） | ≤0.1%F.S ≤0.05%F.S | 0.15% | |||||
分辨率（%） | 0.01% | 0.02% | |||||
精度误差(mm) | 0.008 | 0.005 | 0.15 | 0.25 | 0.375 | 0.5 | 0.625 |
重量 | 量程30-500mm的重量为60g（不含电缆）；量程为1000mm以上的重量为100g（不含电缆） | ||||||
激光等级 | CLASS2 | ||||||
激光类型 | 660nm,可见红光(可选蓝色激光) | ||||||
电源 | 9-36V直流 | ||||||
采样频率 | 9400Hz | ||||||
工作温度 | -20~60°C | ||||||
工作环境 | 等级IP67。保持光学窗口清洁以获得最佳性能。 | ||||||
串行输出 | RS232 (最大 460,8 kbit/s) /RS485 (最大921,6 kbit/s) /RS232 +CAN V2.0B (最大 1Mbit/s) /Ethernet +(RS32 或 RS485) | ||||||
模拟输出 | 4-20 mA或0-5V或0-10V | ||||||
温度特性 | +/-0.02%/°C | ||||||
线缆长度 | 2米 | ||||||
机械尺寸单位毫米：

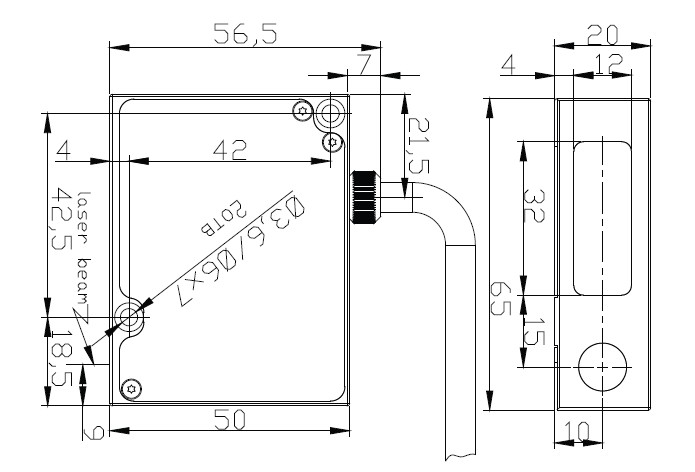

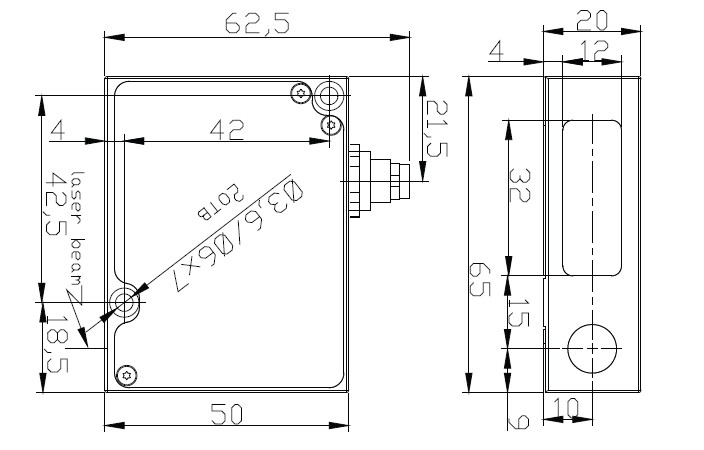

电缆型 接插型

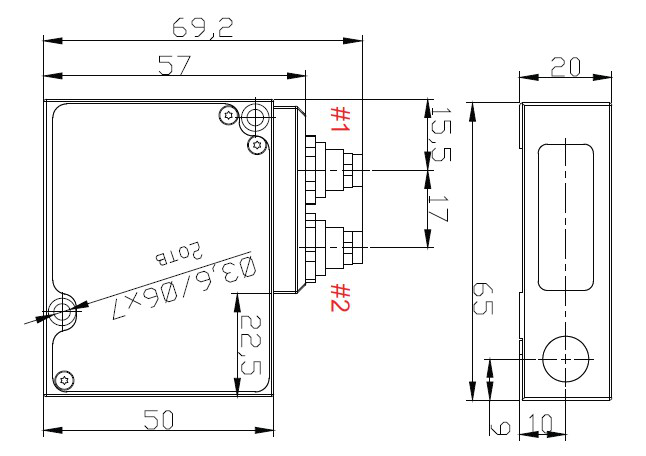

双接插型
CT系列传感器选项：

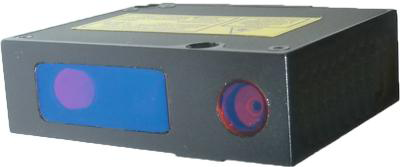

激光类型：传感器共有蓝色和红色两种类型的激光，以适应不同的应用。
通讯方式：RS232 (最大 460,8 kbit/s) /RS485 (最大921,6 kbit/s) /RS232 +CAN V2.0B (最大 1Mbit/s) /Ethernet +(RS32 或 RS485)。
内置加热器：可使最低工作温度工作降低到-30°C。
电缆：可选电缆型、接插型和双接插型三种电缆方式
